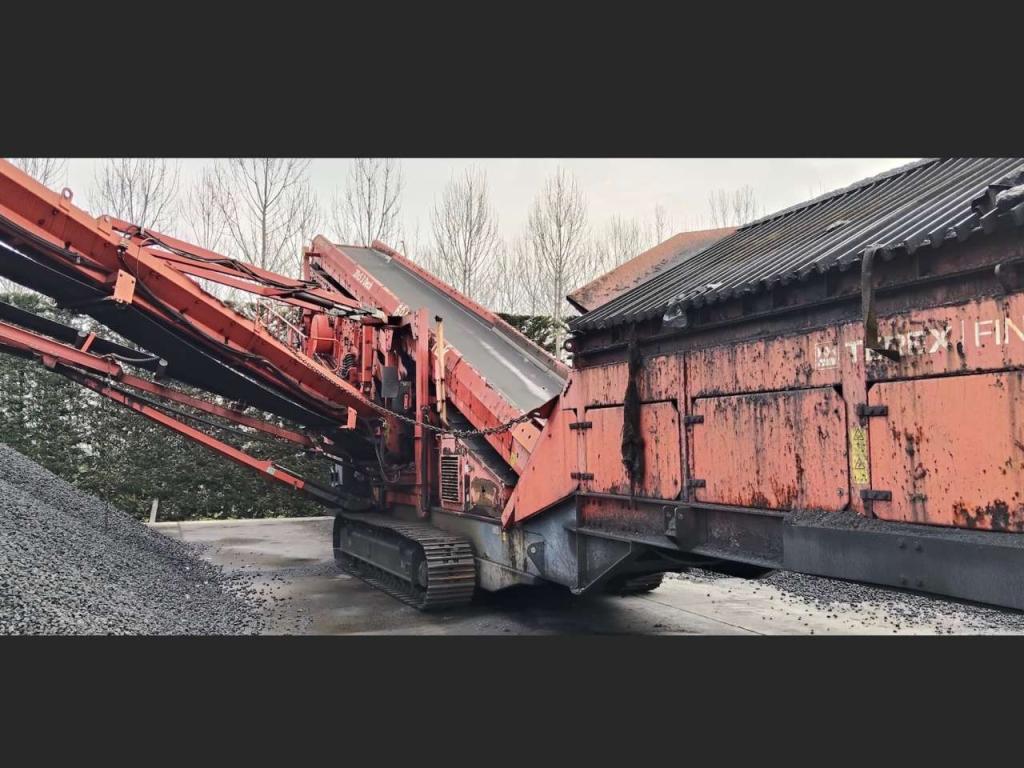

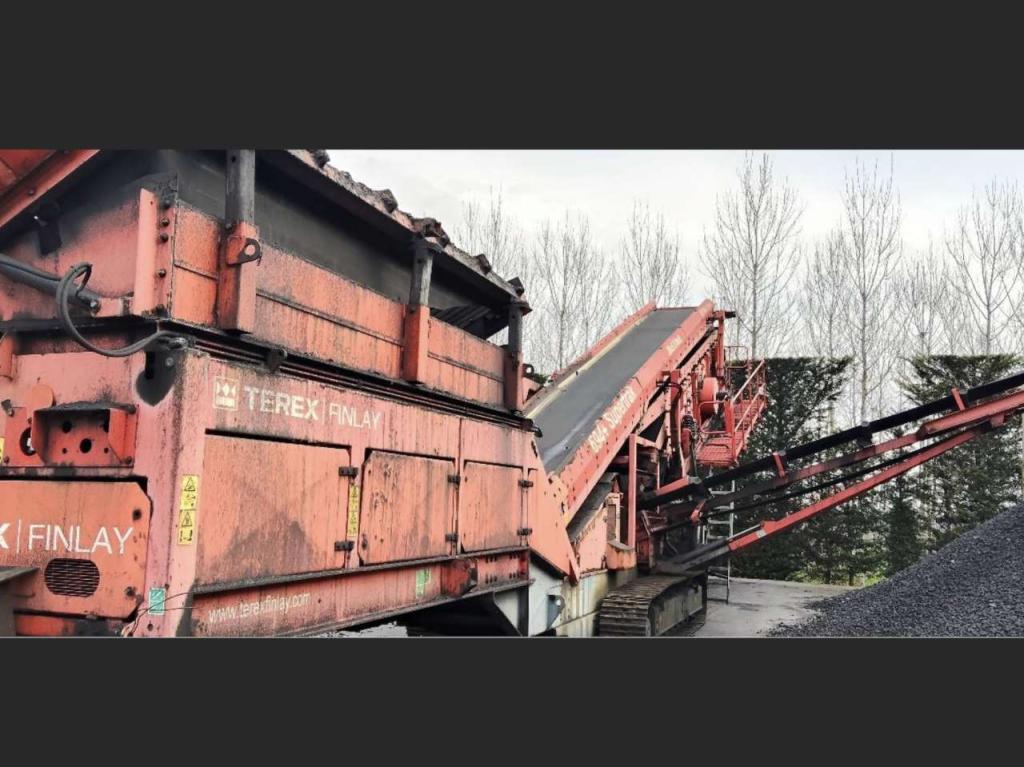

Terex - Finlay 694+

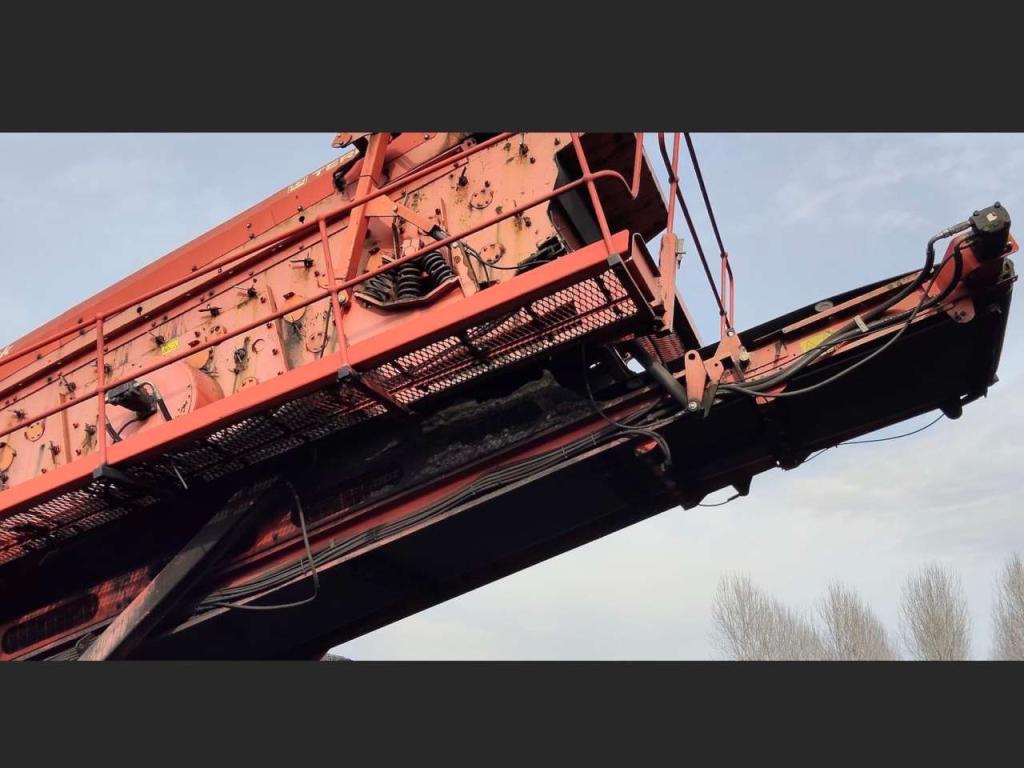

- vaglio vibrante 6,1 x 1,52 m a 3 piani con reti da definire a seconda della richiesta e del
tipo di materiale da trattare; regolazione idraulica dell’inclinazione
- centralina diesel/idraulica azionata da motore Cat con raffreddamento a liquido da 130 HP
idonea a movimentare tutti gli utilizzatori di bordo con prefiltro e sistema scavenger
- tramoggia di carico con griglia di preselezione a barre, con ribaltamento idraulico azionato
tramite telecomando ad onde radio. Capacità 8 m³ circa
- nastro alimentatore a velocità variabile con dispositivo idraulico a controllo infinitesimale.
Larghezza tappeto 1200 mm.
- nastro principale montante al vaglio - larghezza tappeto 1200 mm.
- tensionamento idraulico delle reti del piano inferiore; sistema fissaggio rapido per i piani
superiori (quick wedge);
- nastro di scarico dei fini con tappeto avente larghezza 1200 mm. Meccanismo idraulico di
apertura/chiusura per passare dalla posizione di lavoro a quella di trasporto e viceversa.
Altezza di scarico 5200mm. Capacità di stoccaggio 260mc. ca

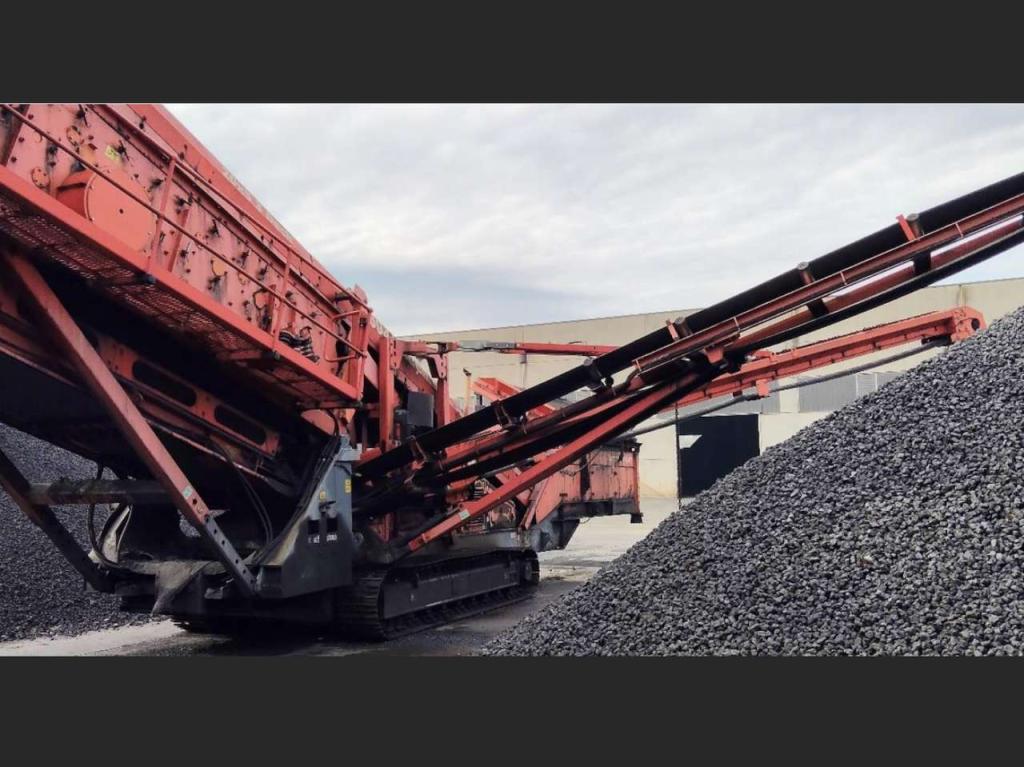

- nastri di scarico laterali:
• del sopravaglio: tappeto a lisca di pesce avente larghezza di 500 mm. con sponde.
Controllo della velocità.Meccanismo idraulico di apertura/chiusura per passare dalla
posizione di lavoro a quella di trasporto e viceversa. Angolo di lavoro variabile tra 20°
e 70°. Altezza di scarico variabile 4,4-5,4m. Capacità di stoccaggio 152mc. ca
• dei due prodotti intermedi: tappeto a lisca di pesce avente larghezza di 800 mm.
Controllo della velocità. Meccanismo idraulico di apertura/chiusura per passare dalla
posizione di lavoro a quella di trasporto e viceversa. Altezza di scarico 4710mm.
Capacità di stoccaggio 193mc. ca
- passerella intorno al vaglio con relativa scala di accesso
- canalerie di raccordo vaglio/nastri
- gambe di sostegno della tramoggia ad azionamento idraulico
- stop di emergenza strategicamente dislocati intorno alla macchina
- cofanatura della centralina di comando
-
